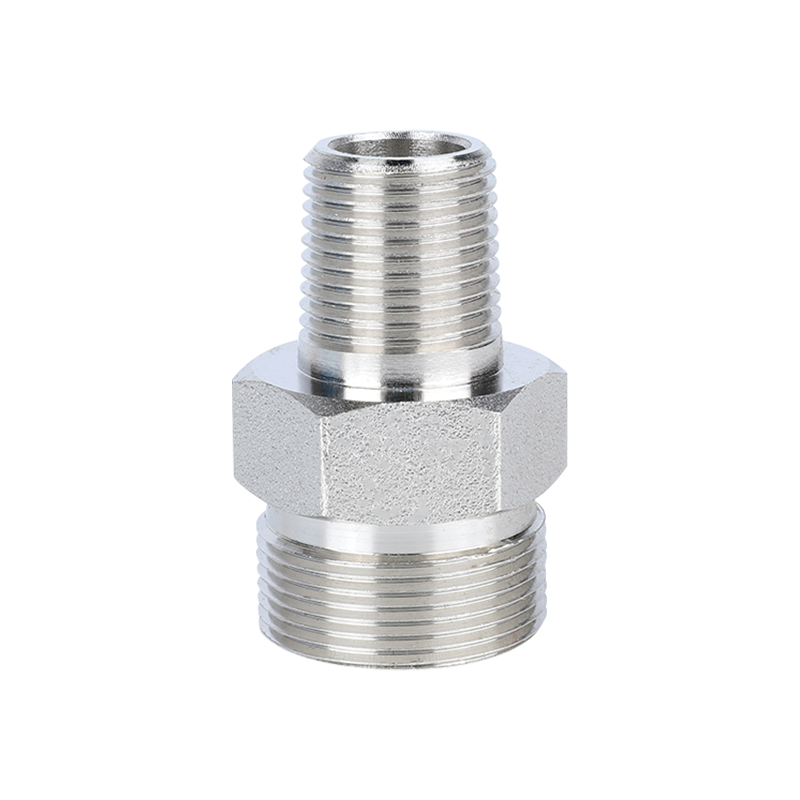

Шланговый соединитель Производители

В современных промышленных гидравлических сетях и пневматических системах эффективность передачи среды напрямую определяет стабильность работы всей производственной линии. Являясь критически важным компонентом, соединяющим трубопроводы, клапаны и терминальное оборудование, соединитель шланга несет двойную ответственность: направление жидкости и сдерживание давления. От гидравлических линий высокого давления в автоматизированном производстве до сложных систем управления жидкостью в химической промышленности и сетях коммерческого водоснабжения — любой незначительный сбой в соединении может привести к катастрофической потере давления в системе, утечке среды или дорогостоящему незапланированному простою.

Для глобальных менеджеров по закупкам: поиск надежного соединитель шланга Это не просто решение о покупке компонента, а стратегическая мера по контролю совокупной стоимости владения и устранению угроз промышленной безопасности. Высокопроизводительные соединительные компоненты должны демонстрировать исключительную механическую выносливость, надежную целостность уплотнения и точную структурную совместимость в суровых условиях эксплуатации, таких как непрерывные пульсации давления, температурные циклы и агрессивные среды.

Чтобы удовлетворить эти строгие коммерческие и технические требования, компания Ningbo Yunhua Valve Co., Ltd. использует свой глубокий технический опыт и комплексные производственные возможности для предоставления высокоточных решений по подключению газа, жидкости и воды для глобальных промышленных цепочек поставок. На современном предприятии площадью 20 000 квадратных метров компания объединяет передовые исследования и разработки с профессиональными, полностью автоматизированными цехами точной обработки, стандартизированными сборочными линиями и строгими условиями тестирования. Эта промышленная основа обеспечивает стабильное массовое производство аппаратных аксессуаров премиум-класса и компонентов управления жидкостью, которые легко интегрируются в международные инженерные проекты высокого уровня.

В международной промышленной торговле баланс между стандартизацией и индивидуализацией является основной задачей проектирования гибких сетей. Стандартизированные конфигурации обеспечивают быструю взаимозаменяемость компонентов в глобальных цепочках поставок, в то время как конструктивные решения производителей оригинального оборудования и оригинальных конструкций должны быть адаптированы к конкретным механическим условиям, экстремальным скачкам давления или необычным характеристикам среды. Благодаря профессиональной команде менеджеров и десятилетнему опыту специализированной отрасли, компания Ningbo Yunhua Valve Co., Ltd. обеспечивает годовую производственную мощность в 10 миллионов комплектов аппаратных аксессуаров и 2 миллиона комплектов клапанов. Такая огромная мощность гарантирует, что независимо от того, требуются ли для проекта крупномасштабные партии стандартных международных спецификаций или узкоспециализированных индивидуальных соединительных компонентов, цепочка поставок остается устойчивой, пунктуальной и полностью соответствующей строгим стандартам качества.

Чтобы четко проиллюстрировать эксплуатационные границы и пригодность различных систем соединений, в таблице ниже представлено всестороннее сравнение стандартных коммерческих жидкостных соединителей по критическим инженерным показателям:

Основные рабочие параметры коммерческих соединителей для жидкости

Структурная архитектура и материальный состав соединитель шланга диктуют свои эксплуатационные границы, структурную целостность и долгосрочную надежность в сети распределения жидкости или газа. Чтобы гарантировать отсутствие утечек при различных тепловых и механических нагрузках, специалисты по промышленным закупкам должны согласовать механическую классификацию разъема с конкретными физическими требованиями среды передачи.

Классификация по составу материала

Нержавеющая сталь (класс 304/316): Разработан для высококоррозионных сред, линий химической обработки и сетей с жидкостями высокого давления. Нержавеющая сталь марки 316 содержит молибден, который обеспечивает исключительную стойкость к точечной коррозии и растрескиванию под действием хлоридов.

Латунь (H59/H62): Отраслевой стандарт для систем водоснабжения, газораспределения и пневматического оборудования низкого и среднего давления. Латунь обеспечивает превосходную обрабатываемость, естественную искростойкость и надежную структурную стабильность при умеренных температурных колебаниях.

Углеродистая сталь (оцинкованная): Применяется главным образом в тяжелых гидравлических линиях, где требуется высокая прочность на разрыв. Поверхность обрабатывается гальваническим или цинк-никелевым покрытием для уменьшения атмосферного окисления.

Чтобы гарантировать безупречную работу этих разнообразных материалов в реальных условиях, компания Ningbo Yunhua Valve Co., Ltd. использует современный, полностью автоматизированный цех прецизионной обработки, оснащенный высокопроизводительными отечественными и международными станками с ЧПУ. Эта строгая производственная среда обеспечивает точную толщину стенок, строгую однородность размеров и точные допуски на материалы для всех аппаратных аксессуаров, гарантируя, что каждый латунный или стальной компонент соответствует жестким инженерным спецификациям.

Классификация по типу соединения и механическому интерфейсу

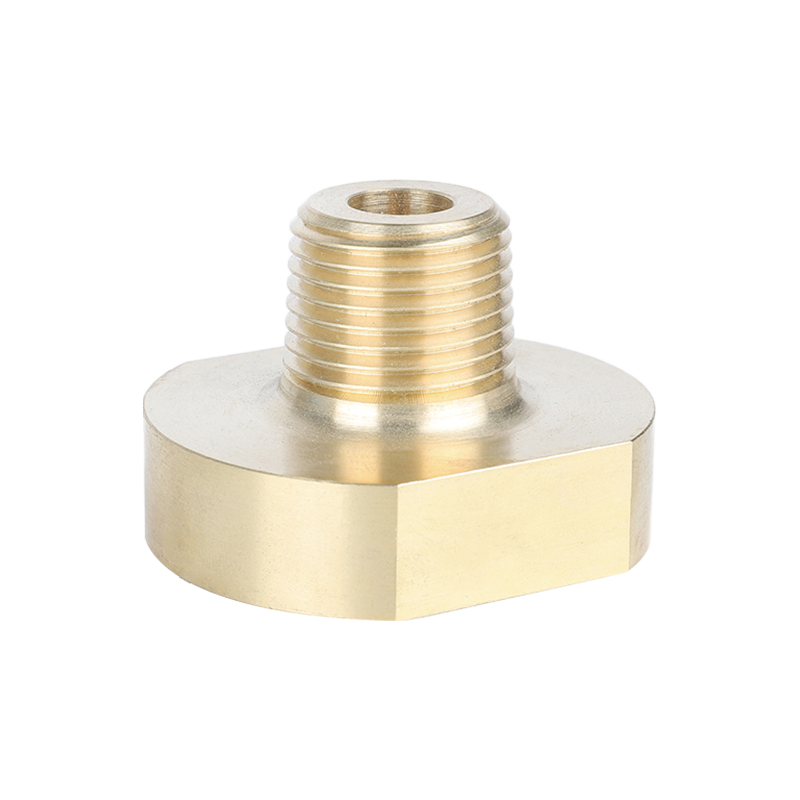

Резьбовые конфигурации: Они основаны на механическом зацеплении резьбы для фиксации гидравлического соединения. Коническая резьба (например, NPT и BSPT) обеспечивает уплотнение за счет соединения сопрягаемых резьб друг с другом, что требует вторичного герметика. Параллельная резьба (например, BSPP и метрическая) сохраняет постоянный диаметр и полностью зависит от независимого уплотнительного кольца или прокладки для предотвращения утечки среды.

Быстроразъемные соединения и муфты Camlock: Предназначен для условий эксплуатации, требующих частой сборки и разборки. В этих механизмах используются стопорные кулачки или подпружиненные шарикоподшипники для фиксации. соединитель шланга мгновенно, без помощи ручных инструментов, что делает их идеальными для станций перекачки жидкостей и автоматизированных производственных линий.

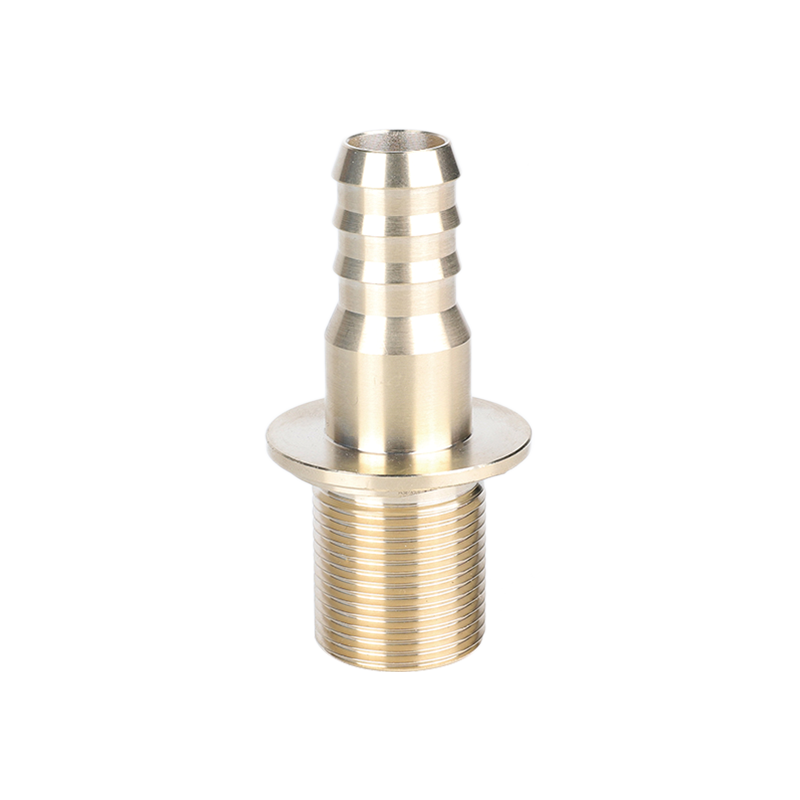

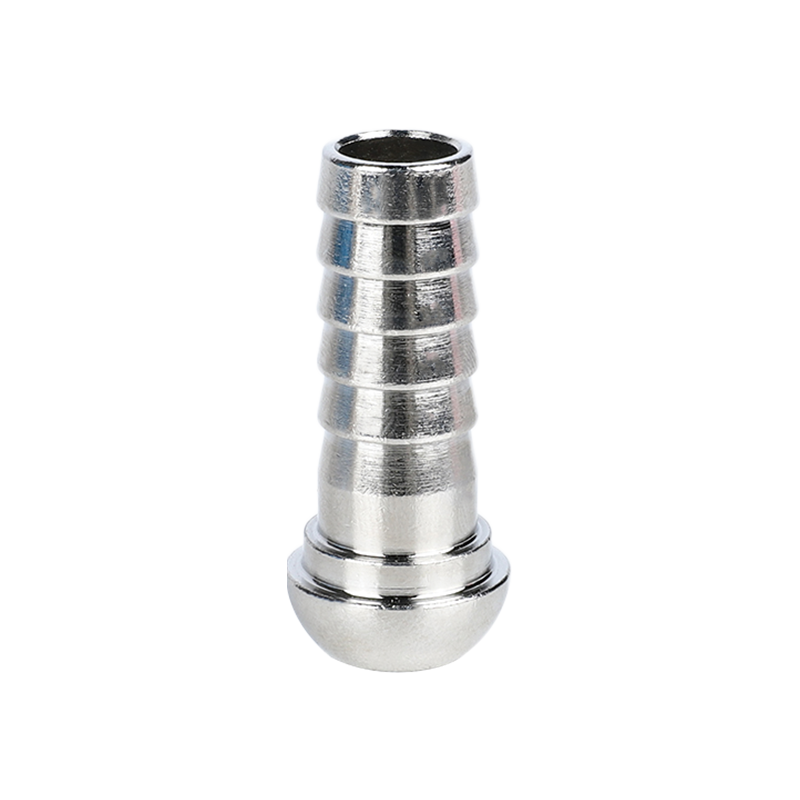

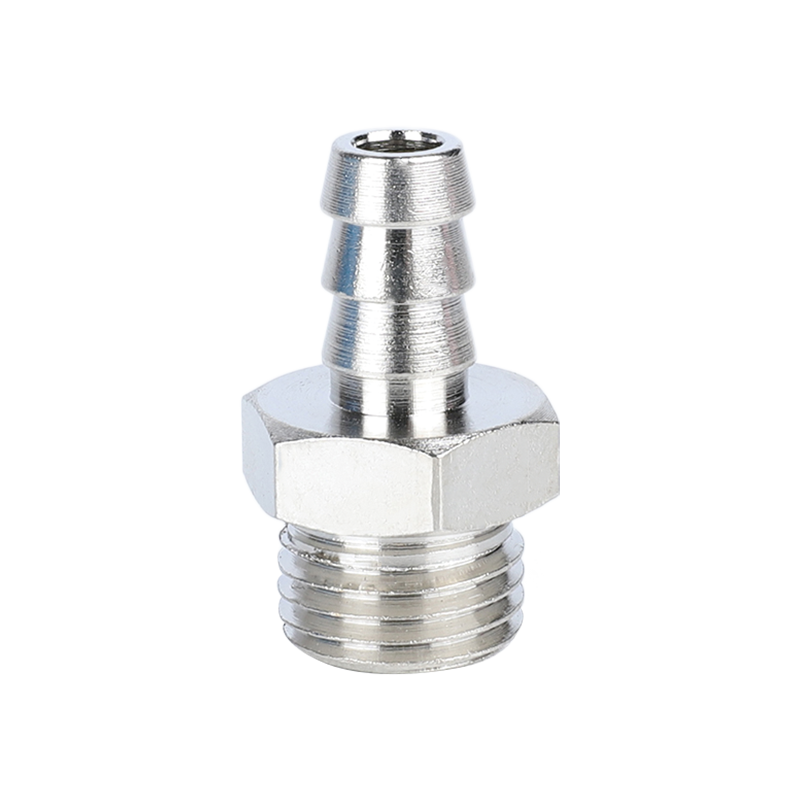

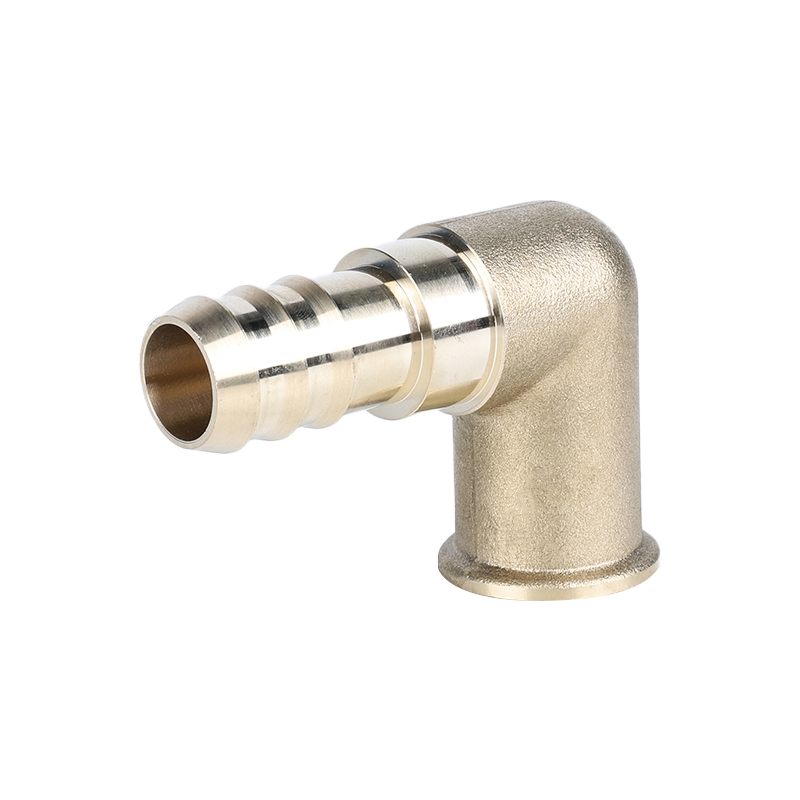

Фитинги с шипами и бисером: Оптимизирован для гибких трубок низкого давления. Выступающие выступы или зазубрины захватывают внутреннюю оболочку гибкого шланга, который затем закрепляется снаружи с помощью натяжного зажима или наконечника для предотвращения соскальзывания под давлением.

Уплотнительные механизмы и технологии предотвращения утечек

Внутреннее уплотнение является наиболее важным фактором, гарантирующим отсутствие утечек. В зависимости от механической оболочки и природы жидкости или газа используются три основных метода:

Торцевые уплотнительные кольца (ORFS): Имеет синтетическое эластомерное кольцо, расположенное в обработанной канавке. При затягивании кольцо прижимается к плоской сопрягаемой поверхности, обеспечивая максимальную защиту от утечек при высокой вибрации.

Конические уплотнения «металл-металл»: Используются точно обработанные соответствующие конусы (например, раструбы JIC с углом 37 градусов или SAE с углом 45 градусов). Механическая сила стопорной гайки слегка деформирует металлические поверхности, создавая постоянное уплотнение под высоким давлением без каких-либо эластомерных компонентов.

Плоские прокладки: В основном используется в конструкциях с параллельной резьбой, где эластомерная или мягкая медная шайба зажата между буртиком резьбы. соединитель шланга и сопрягаемый порт.

Используя свое профессиональное автоматизированное сборочное и испытательное оборудование, компания Ningbo Yunhua Valve Co., Ltd подвергает свои компоненты управления жидкостью исчерпывающим рабочим процессам испытаний давлением и уплотнений. Эта высокоточная проверка гарантирует, что внутренние уплотнительные седла, профили резьбы и сопрягаемые размеры каждого клапана и аппаратного аксессуара не имеют структурных дефектов, сохраняя полную целостность системы.

Инженерное сравнение конструкционных материалов шланговых соединителей

Чтобы гарантировать, что соединитель шланга может выдерживать нестабильные физические условия передачи гидравлической энергии, водопровода и подачи газа, он должен быть спроектирован и изготовлен в соответствии со строгими техническими спецификациями. Стандартизация механических допусков, пороговых значений давления и пределов температуры гарантирует, что компоненты, установленные в различных инженерных сетях, и механические узлы будут обеспечивать стабильную и надежную работу.

Номинальные давления и температурные пределы

Каждый соединитель шланга рассчитан на определенные механические ограничения, определяющие его безопасное развертывание:

Рабочее давление: Максимальное постоянное давление, которым соединитель может безопасно управлять во время повседневной эксплуатации без усталости материала или деформации уплотнения.

Давление разрыва: Конечный физический предел, при котором разъем выходит из строя структурно. Для промышленной и коммунальной безопасности инженерные рекомендации требуют коэффициента безопасности (обычно 3 к 1 или 4 к 1) между давлением разрыва и рабочим давлением, чтобы выдерживать внезапные гидравлические скачки.

Тепловое расширение и сжатие: Динамические изменения температуры жидкости или окружающей среды изменяют физические размеры как сплава соединителя, так и его внутренних эластомерных уплотнений. Если компонент работает за пределами номинального теплового окна, может произойти откручивание резьбы или преждевременное затвердевание уплотнения, что приведет к отказу системы.

Международные стандарты качества и сертификации

Соблюдение международных стандартизированных норм гарантирует, что размеры, чистота материалов и показатели безопасности поддерживаются единообразно на протяжении всех производственных циклов.

Интеграция ISO 9001: Эта система обеспечивает систематическое управление качеством на каждом этапе производства — от проверки сырья через автоматическую обработку до проверки конечного продукта.

Стандарты CE и GS: Маркеры сертификации, подтверждающие, что аппаратные аксессуары и компоненты управления жидкостью соответствуют строгим директивам по механической безопасности, структурной устойчивости и эксплуатационной безопасности.

SAE/DIN/стандарты размеров: Спецификации, определяющие точную геометрию резьбы, шаг, угол и толщину стенок гидравлических и пневматических компонентов, гарантирующие межплатформенную совместимость оборудования.

Компания Ningbo Yunhua Valve Co., Ltd. создала профессиональный, полностью автоматизированный цех прецизионной обработки, интегрированную сборочную линию и специальный испытательный цех, чтобы гарантировать, что каждый изготовленный компонент идеально соответствует этим строгим параметрам. Опираясь на годовую производственную мощность в 2 миллиона комплектов клапанов и 10 миллионов комплектов аппаратных аксессуаров, компания использует передовые отечественные и международные станки с ЧПУ, а также специализированное оборудование для автоматизированных испытаний. Эта надежная инфраструктура гарантирует, что каждый соединитель шланга демонстрирует безупречное соответствие резьбе и удовлетворяет всем соответствующим международным стандартам безопасности и качества.

Сертификация материалов и отслеживание

Гидравлические сети высокой целостности требуют проверенной прозрачности материала. Протоколы заводских испытаний и отслеживание физического материала подтверждают химический состав (например, точное процентное содержание хрома, никеля или меди) и механические характеристики необработанных сплавов. Такой строгий контроль гарантирует, что компоненты, предназначенные для систем газо- или водоснабжения с высокими нагрузками, не выйдут из строя преждевременно из-за внутренних структурных пустот или неправильного смешивания сплавов.

Механические параметры и параметры соответствия по классам давления

Выбор подходящего соединитель шланга требует методической оценки физических, химических и механических переменных, присутствующих в сети доставки жидкости или газа. Инженерные группы должны избегать обобщенных догадок и вместо этого полагаться на точные технические параметры, чтобы предотвратить преждевременный выход компонентов из строя, загрязнение окружающей среды или падение давления в системе.

Метод STAMP для технического согласования

Общепризнанной основой для оценки требований к гидравлическим соединениям является метод STAMP. Этот систематический процесс гарантирует, что каждая операционная переменная будет учтена перед развертыванием компонента:

Размер: Технические менеджеры должны точно измерить внутренний и внешний диаметр гибкой трубки, а также точный шаг резьбы и угол сопряженного порта. Неправильный размер создает локальные ограничения потока, турбулентное движение жидкости и чрезмерные перепады давления по всему трубопроводу. соединитель шланга интерфейс.

Температура: Это включает в себя две различные переменные — температуру внутренней среды и температуру окружающей среды внешней среды. Постоянное воздействие экстремальных температурных условий может привести к разрушению внутренних эластомерных уплотнений или вызвать дифференциальное тепловое расширение между разнородными металлами, нарушая соединение.

Применение: Структурная среда диктует механические требования, предъявляемые к суставу. Проектировщики должны учитывать пространство для внешней трассировки, постоянные механические сдвиги трассировки, вибрацию системы и потенциальное воздействие окружающей среды или абразивных поверхностей.

Материал: Металлический сплав и химический состав внутренних уплотнительных колец должны быть полностью совместимы с транспортируемой жидкостью или газом. Несовместимость материалов может привести к быстрому внутреннему окислению, коррозионному растрескиванию под напряжением или химическому разрушению эластомера.

Давление: Система должна быть рассчитана в соответствии с ее максимальными потенциальными скачками давления, а не только с учетом ее базового рабочего давления. Выбранный компонент должен иметь достаточный запас прочности при разрывном давлении, чтобы выдерживать неожиданные гидравлические ударные волны или пневматические скачки.

Управление затратами на системную интеграцию

Оценка соединитель шланга требует оценки его долгосрочной надежности и требований к техническому обслуживанию, а также его первоначальной стоимости. Компонент более низкого качества может быстро привести к увеличению затрат из-за частых утечек жидкости, неожиданных остановок для технического обслуживания и преждевременного износа окружающих клапанов или аппаратных аксессуаров. Инвестиции в высокоточное оборудование обеспечивают увеличенные интервалы обслуживания, предсказуемые циклы износа и упрощенное обслуживание системы.

Для поддержки требовательных инженерных приложений компания Ningbo Yunhua Valve Co., Ltd. применяет более чем десятилетний специализированный опыт работы в отрасли и усовершенствованные системы управления во всей своей производственной линейке. Имея завод площадью 20 000 квадратных метров, оснащенный передовыми отечественными и международными станками с ЧПУ, компания обеспечивает абсолютную стабильность при крупносерийном производстве. Такая строгая точность гарантирует идеальную подгонку каждого клапана и аппаратных аксессуаров, помогая техническим специалистам исключить ошибки при установке и поддерживать стабильную работу системы.

Матрица технического выбора на основе характеристик СМИ

Навигация по техническим параметрам, конструкционным материалам и механическим конфигурациям сетей распределения жидкостей требует точного понимания спецификаций компонентов. Ниже приводится подборка важных технических вопросов, инженерных идей и основных соображений производительности для оптимизации системной интеграции.

Каковы основные показатели высококачественного промышленного шлангового соединителя?

Компонент жидкости премиум-класса определяется точными допусками резьбы (соответствующими строгим международным стандартам), высококачественным сырьем с документально подтвержденными химическими свойствами, равномерной толщиной стенок, позволяющей выдерживать экстремальные скачки давления, и безупречной обработкой поверхности (например, химической пассивацией или гальванопокрытием) для защиты от атмосферного окисления и точечной коррозии.

Как тип резьбы (NPT или BSP) влияет на установку и герметичность соединителя шланга?

Резьба NPT (National Pipe Tapered) имеет угол резьбы 60 градусов и герметизируется за счет механического воздействия, соединяя сопрягаемые резьбы вместе, что требует резьбового герметика или тефлоновой ленты для заполнения микроскопических зазоров. И наоборот, резьбы BSPP (British Standard Pipe Parallel) имеют угол 55 градусов и сохраняют постоянный диаметр, полностью полагаясь на вторичное эластомерное уплотнительное кольцо или приклеенную шайбу, прижимаемую к плоскому плечу для образования постоянного барьера для жидкости. Смешение этих профилей резьбы приведет к перекрёстной резьбе, срыву резьбы и немедленной утечке в системе.

Почему нержавеющая сталь предпочтительнее латуни для мощных сетей транспортировки жидкостей и газов?

Нержавеющая сталь обладает значительно более высокой прочностью на разрыв и структурной твердостью, что позволяет ей выдерживать значительно более высокие рабочие давления и выдерживать агрессивные химические растворы или экстремальные температуры без разрушения материала. Хотя латунь очень экономична, легко поддается механической обработке и идеально подходит для стандартного бытового или коммерческого водоснабжения и пневматической инфраструктуры, она не может сравниться с механической долговечностью нержавеющей стали в условиях высоких физических нагрузок или абразивных условий.

Каковы основные причины прорыва соединителя шланга и как это предотвратить?

Сбросы обычно происходят, когда давление в системе превышает максимальные номинальные рабочие пределы, когда резкие скачки давления беспрепятственно проходят по линиям, когда шланги и фитинги не соответствуют друг другу по размерам, или когда обжимные втулки и удерживающие зажимы применяются неправильно. Предотвращение требует тщательного инженерного выбора с использованием структурированных методов согласования, установки соответствующих предохранительных клапанов сброса давления и использования компонентов, произведенных с соблюдением строгих допусков по размерам.

Какие сертификаты качества должны проверять технические менеджеры при проверке аксессуаров к жидкостному оборудованию?

Соответствие техническим требованиям требует, чтобы производственные предприятия работали в соответствии с комплексными системами управления качеством, такими как ISO 9001. Для критически важных для безопасности сантехнических, газовых и машинных узлов продукция должна иметь действующие сертификаты CE и GS, которые подтверждают, что механическая конструкция, допустимые нагрузки и структурные испытания соответствуют международным директивам безопасности.

Как тип резьбы (NPT или BSP) влияет на установку и герметичность соединителя шланга?

Резьба NPT (National Pipe Tapered) имеет угол резьбы 60 градусов и герметизируется за счет механического воздействия, соединяя сопрягаемые резьбы вместе, что требует резьбового герметика или тефлоновой ленты для заполнения микроскопических зазоров. И наоборот, резьбы BSPP (British Standard Pipe Parallel) имеют угол 55 градусов и сохраняют постоянный диаметр, полностью полагаясь на вторичное эластомерное уплотнительное кольцо или приклеенную шайбу, прижимаемую к плоскому плечу для образования постоянного барьера для жидкости. Смешение этих профилей резьбы приведет к перекрёстной резьбе, срыву резьбы и немедленной утечке в системе.

Почему нержавеющая сталь предпочтительнее латуни для мощных сетей транспортировки жидкостей и газов?

Нержавеющая сталь обладает значительно более высокой прочностью на разрыв и структурной твердостью, что позволяет ей выдерживать значительно более высокие рабочие давления и выдерживать агрессивные химические растворы или экстремальные температуры без разрушения материала. Хотя латунь очень экономична, легко поддается механической обработке и идеально подходит для стандартного бытового или коммерческого водоснабжения и пневматической инфраструктуры, она не может сравниться с механической долговечностью нержавеющей стали в условиях высоких физических нагрузок или абразивных условий.

Каковы основные причины прорыва соединителя шланга и как это предотвратить?

Сбросы обычно происходят, когда давление в системе превышает максимальные номинальные рабочие пределы, когда резкие скачки давления беспрепятственно проходят по линиям, когда шланги и фитинги не соответствуют друг другу по размерам, или когда обжимные втулки и удерживающие зажимы применяются неправильно. Предотвращение требует тщательного инженерного выбора с использованием структурированных методов согласования, установки соответствующих предохранительных клапанов сброса давления и использования компонентов, произведенных с соблюдением строгих допусков по размерам.

Какие сертификаты качества должны проверять технические менеджеры при проверке аксессуаров к жидкостному оборудованию?

Соответствие техническим требованиям требует, чтобы производственные предприятия работали в соответствии с комплексными системами управления качеством, такими как ISO 9001. Для критически важных для безопасности сантехнических, газовых и машинных узлов продукция должна иметь действующие сертификаты CE и GS, которые подтверждают, что механическая конструкция, допустимые нагрузки и структурные испытания соответствуют международным директивам безопасности.

Как динамическая вибрация и структурные напряжения влияют на долговечность соединителя шланга с течением времени?

Непрерывные механические вибрации от окружающих насосов, двигателей или гидравлические пульсации вызывают усталость материала, которая может медленно ослаблять резьбовые соединения или ускорять коррозионное растрескивание под напряжением вдоль заплечика фитинга. В системах с высокой вибрацией инженерам следует использовать разъемы со специальными торцевыми уплотнительными кольцами (ORFS), использовать разъемные фланцевые соединения или интегрировать шарнирные соединения, предназначенные для поглощения разнонаправленных механических напряжений.

Каково значение испытания на солевой туман для покрытия поверхности металлических соединителей шлангов?

Испытание в солевом тумане (например, протокол ASTM B117) представляет собой стандартизированное испытание на ускоренную коррозию, используемое для оценки защитной способности поверхностных покрытий и пассивирующих слоев. Более высокий рейтинг — например, выдержка в течение 72 часов до появления белой ржавчины или 120 часов до появления красной ржавчины — напрямую коррелирует с увеличенным сроком службы, когда аппаратный аксессуар используется в суровых, влажных или морских условиях.

Можно ли безопасно использовать соединитель, предназначенный для гидравлических линий высокого давления, в пневматических узлах?

Хотя гидравлическое оборудование сконструировано так, чтобы выдерживать экстремальные механические давления, использовать взаимозаменяемые компоненты без проверки не рекомендуется. Гидравлические конфигурации оптимизированы для удержания густой жидкости и контактных уплотнений «металл-металл», тогда как пневматические системы работают с газами низкой вязкости, для чего требуются очень гибкие эластомерные манжетные уплотнения с низким коэффициентом трения или специальные вставные захваты для предотвращения мельчайшей миграции молекул газа.

Как часто соединения гидравлической сети должны проходить техническое обслуживание и диагностические проверки?

Интервалы проверок сильно зависят от интенсивности эксплуатации системы. Газопроводы высокого давления, высокой температуры или непрерывной работы требуют ежемесячной визуальной проверки на предмет проникновения влаги, отступа резьбы или окисления поверхности конструкции. Комплексные диагностические испытания под давлением и превентивную замену уплотнений должны выполняться в полном соответствии с плановыми циклами профилактического технического обслуживания объекта.

Как передовая автоматизация производства сводит к минимуму отклонения в размерах серийно выпускаемого соединительного оборудования?

Замена ручной обработки полностью автоматизированным прецизионным производством исключает человеческие ошибки в уравнениях обработки и сборки. Автоматизированное оборудование с ЧПУ вырезает контуры с повторяемостью на микронном уровне, а встроенные оптические датчики и датчики испытаний под давлением мгновенно отмечают и отбраковывают любую деталь, которая отклоняется от технических спецификаций. Эта абсолютная согласованность гарантирует безупречную интеграцию каждого отдельного компонента в стандартные сборки конвейера.
