В современных промышленных и гражданских системах передачи жидкости стандартизированные тройники, крестовины, обычные колена и переходники составляют основу трубопроводных сетей. Однако из-за растущих ограничений архитектурных пространств, растущей сложности промышленных установок и появления особых требований к гидродинамике стандартные фитинги часто не справляются со сложными пространственными зазорами, многонаправленным точным распределением потока или неравномерными переходами в поперечном сечении. В этих сценариях Трубопроводная арматура неправильной формы служат важнейшими компонентами для устранения инженерных узких мест в сложных схемах трубопроводов.

Определение ядра и геометрическая сложность

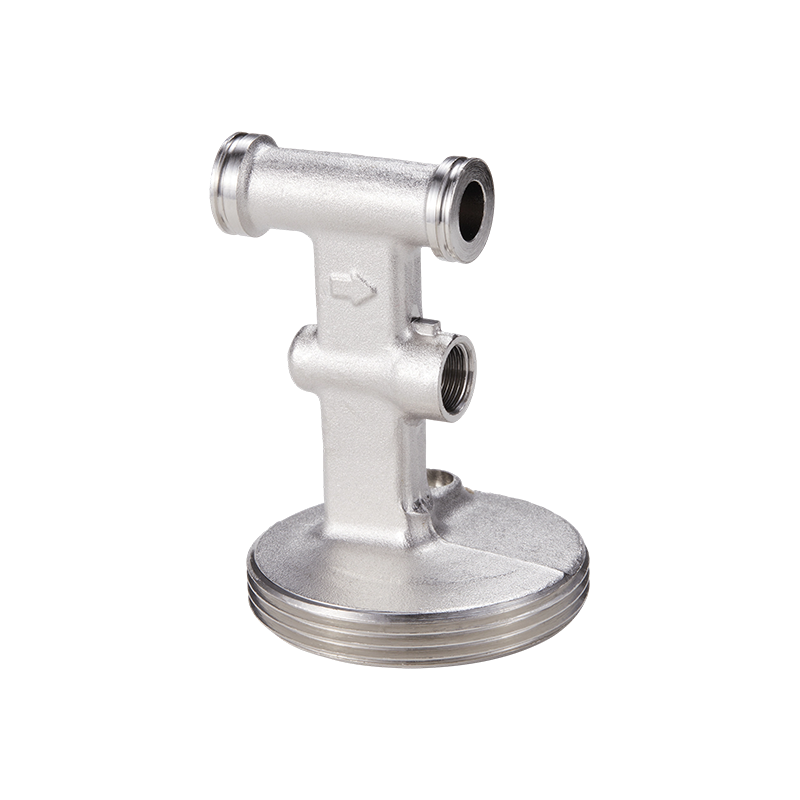

Трубопроводная арматура неправильной формы относятся к нестандартным компонентам соединения трубопроводов, разработанным с уникальной геометрической структурой или сложными внутренними каналами потока. Вместо того, чтобы ограничиваться традиционными симметричными или прямоугольными конфигурациями, они разрабатываются по индивидуальному заказу для удовлетворения конкретных пространственных ограничений, требований к маршрутизации жидкости или требований к смешиванию нескольких сред.

В зависимости от своих геометрических характеристик и структурных функций основные категории Трубопроводная арматура неправильной формы на рынке можно классифицировать следующим образом:

Нестандартные угловые отводы: В отличие от обычных колен с углом 45 или 90 градусов, эти фитинги имеют настраиваемые углы поворота, такие как 30 градусов, 60 градусов, 135 градусов или даже точные десятичные углы. Они используются для достижения точного зазора при прокладке трассы в ограниченном пространстве.

Асимметричные и составные многопортовые фитинги: Эти ответвления имеют разные диаметры, углы выпуска или трехмерную пространственную ориентацию. Они используются для неравномерного распределения жидкости от основной линии к различным подсистемам.

Эксцентриковые переходники и нестандартные переходы: Эти компоненты не только перекрывают зазор между трубами разного диаметра, но также изменяют осевое положение жидкости во время перехода. Они часто используются на всасывающих концах насоса, где необходимо избегать скопления жидкости или где системы очень чувствительны к кавитации.

Нестандартные коллекторы и встроенные гидроблоки: За счет объединения нескольких интерфейсов клапанов, распределительных каналов и портов для установки датчиков в один металлический блок неправильной формы эти компоненты сводят к минимуму количество сварных швов и внешних точек соединения.

Параметры производительности и сравнение стандартизации

Поскольку Трубопроводная арматура неправильной формы часто используются в средах с высокими требованиями или ограниченным пространством, их технические показатели и механические характеристики значительно отличаются от обычных стандартных фитингов. В таблице ниже показано сравнение основных технических параметров между индивидуальными Трубопроводная арматура неправильной формы и традиционные стандартные фитинги:

Зависимость современной промышленности от трубной арматуры неправильной формы

В стремлении к высокой интеграции и безопасности в области управления жидкостями, Нинбо Yunhua Valve Co., Ltd. использует свой глубокий технический опыт и глубокое понимание рынка для глубокого участия в оптимизации и производстве различных компонентов жидкостных систем. Являясь инновационным предприятием, специализирующимся на исследованиях, разработках, производстве, продаже и обслуживании газовых и жидкостных клапанов, клапанов подачи воды и аппаратных аксессуаров, Нинбо Yunhua Valve Co., Ltd. полностью понимает, что отдельные стандартные детали больше не могут отвечать сложным инженерным требованиям.

Современная промышленность во многом зависит от Трубопроводная арматура неправильной формы из-за трех основных факторов:

Устранение рисков безопасности: Сращивание и силовая сварка нескольких стандартных компонентов для создания определенных углов приводит к образованию большого количества сварных швов. Каждый сварной шов представляет собой потенциальное место утечки и место концентрации напряжений. Напротив, цельнолитые Трубопроводная арматура неправильной формы значительно сократить количество сварных швов, тем самым повысив общую надежность уплотнения и номинальное давление системы.

Оптимизация эффективности жидкости: Произвольно собранный трубопровод легко создает сильную турбулентность и застойные зоны внутри, вызывая повышенное сопротивление жидкости, повышенное потребление энергии и даже средний износ. Научно разработанный Трубопроводная арматура неправильной формы имеют обтекаемые внутренние каналы, которые эффективно минимизируют перепады давления.

Максимальное использование пространства: Внутри современных заводов, автоматизированных сборочных линий и компактного оборудования пространство часто измеряется до миллиметра. Нинбо Yunhua Valve Co., Ltd. управляет 20 000 квадратных метров Производственный комплекс оснащен полностью автоматизированным цехом прецизионной механической обработки. Передовые отечественные и зарубежные станки с ЧПУ, а также профессиональное автоматизированное контрольное оборудование гарантируют, что эти геометрически сложные и требовательные Трубопроводная арматура неправильной формы соответствие строгим пространственным макетам с абсолютной точностью.

От фундаментальных сетей водоснабжения до сложных устройств контроля жидкости, Трубопроводная арматура неправильной формы служат краеугольным камнем для обеспечения эффективной и безопасной работы гидравлических сетей благодаря их незаменимой геометрической адаптируемости.

Высокое качество Трубопроводная арматура неправильной формы зависят не только от точного геометрического проектирования, но и от тесной интеграции передовых производственных процессов и материаловедения. Поскольку нерегулярные конструкции склонны к неравномерному распределению напряжений под воздействием давления жидкости, выбор правильной технологии формования и материалов с высокими техническими характеристиками имеет решающее значение для безопасной эксплуатации жидкостной системы.

Сравнительный анализ основных производственных технологий

Чтобы удовлетворить особые требования к допустимому давлению и точности в различных промышленных и гражданских условиях, обработка Трубопроводная арматура неправильной формы От традиционной ковки до современного аддитивного производства. Ниже приводится углубленное сравнение четырех наиболее распространенных производственных технологий, используемых для производства этих нестандартных компонентов:

Сравнение основных материалов и механических характеристик

Различные жидкие среды (такие как газ, чистая вода и высококоррозионные химические вещества) предъявляют принципиально разные требования к прочности на разрыв, коррозионной стойкости и температурной устойчивости. Трубопроводная арматура неправильной формы . В практическом применении наиболее распространены следующие четыре класса материалов:

Нержавеющая сталь (например, 304, 316L): Обладает превосходной коррозионной стойкостью и гигиеническими стандартами, а также гладкой поверхностью, устойчивой к образованию накипи. Он широко используется в фармацевтических, пищевых и высококачественных системах очистки воды.

Латунь и медные сплавы: Легко обрабатывается, обладает превосходной газонепроницаемостью и природными антимикробными свойствами, что делает их основным материалом для газовых систем и клапанов гражданского водоснабжения.

Углеродистая и легированная сталь: Обладает высокой прочностью на разрыв, а также устойчивостью к высоким температурам и давлению, обычно используется для транспортировки жидкостей под высоким давлением в специализированной тяжелой промышленности.

Инженерные пластмассы (например, ПВДФ, ПТФЭ): Обладают абсолютной химической инертностью по отношению к сильным кислотам и щелочам; хотя их механическая прочность ниже, чем у металлов, они остаются незаменимыми в высокоагрессивных средах.

Чтобы более наглядно продемонстрировать поведение материалов в нерегулярных структурах, в таблице ниже сравниваются физические и механические параметры типичных материалов:

Обеспечение процесса в модернизированных цехах

Производство Трубопроводная арматура неправильной формы с высокой механической стабильностью требуется не только научная разработка материалов, но и мощная цифровая производственная платформа. Нинбо Yunhua Valve Co., Ltd. демонстрирует сильные производственные возможности в этой области. Будучи инновационным предприятием, которое более десяти лет занимается производством газовых и жидкостных клапанов, клапанов для водоснабжения и аппаратных аксессуаров, компания внедрила высокоточное производство на каждом этапе производства.

Нинбо Yunhua Valve Co., Ltd. управляет modernized production base spanning 20 000 квадратных метровs и создала узкоспециализированные, полностью автоматизированные мастерские точной обработки, сборочные линии и испытательные центры. В цехе представлены передовые отечественные и зарубежные станки с ЧПУ, а также профессиональное автоматизированное сборочное и испытательное оборудование. Следовательно, при обработке геометрически сложных Трубопроводная арматура неправильной формы Компания полагается на передовые пятиосные и токарно-фрезерные обрабатывающие центры для композитов, чтобы гарантировать, что точность резьбы, плоскостность уплотняющей поверхности и межосевое расстояние каналов соответствуют строгим инженерным показателям.

Благодаря эффективной работе своих полностью автоматизированных мастерских, Нинбо Yunhua Valve Co., Ltd. достигла годовой производственной мощности 2 миллиона комплектов клапанов и 10 миллионов комплектов аппаратных аксессуаров. Такой масштаб прецизионных производственных возможностей позволяет компании решать сложные, сложные и индивидуальные задачи. Трубопроводная арматура неправильной формы сохраняя при этом быстрые графики поставок и жесткий цикл контроля качества.

Благодаря своей уникальной геометрической адаптируемости и превосходным возможностям контроля жидкости, Трубопроводная арматура неправильной формы преодолели ограничения традиционных стандартных компонентов. Они широко применяются в различных отраслях, где требуется строгая оптимизация пространства, эффективность жидкости и запасы безопасности. От сложных промышленных устройств до повседневных жилых помещений — эти специализированные разъемы незаметно обеспечивают высокоэффективную работу сложных гидравлических сетей.

Углубленный анализ четырех основных сценариев применения

Топливный газ и специализированные системы транспортировки газа: При транспортировке горючих газов или газов высокой чистоты герметичность является основным показателем оценки безопасности системы. При работе со сложными углами стен или входными концами оборудования традиционные прямоугольные звенья или стандартные тройники часто требуют объединения нескольких соединений, что по своей сути повышает опасность утечек. Индивидуальные Трубопроводная арматура неправильной формы обеспечивают интегрированные многоканальные переходы, уменьшая мертвые зоны жидкости и эффективно предотвращая локализованное скопление газа или резкие скачки давления внутри полостей неправильной формы.

Городские и гражданские современные сети водоснабжения: Внутри тесных помещений, таких как подземные галереи труб, насосные станции и корпуса интеллектуальных счетчиков воды, пространство имеет большое значение. Чтобы добиться точного распределения и рециркуляции воды по нескольким маршрутам в пределах плотной сети, инженеры должны развернуть Трубопроводная арматура неправильной формы при нестандартных углах или плавном изменении диаметра трубы. Это не только аккуратно обходит сложные конструктивные балки и колонны зданий, но также сводит к минимуму эффект гидроудара во время переходов потока.

Современные производственные линии и оборудование для контроля жидкости: В автоматизированных производственных линиях для точного машиностроения, автомобилестроения и гидравлического управления гидравлическое масло или охлаждающие жидкости должны проходить через узкие внутренние зазоры машины. Реализация Трубопроводная арматура неправильной формы с трехмерными неровными путями (например, многопортовые коллекторные жидкостные блоки) позволяет легко интегрировать монтажные отверстия датчиков, точки контроля давления и пути жидкости, что значительно упрощает внутренние трубопроводы оборудования.

Высококачественные жилые системы отопления, вентиляции и кондиционирования и аппаратные сантехнические системы: Современная среда обитания предъявляет строгие требования к эстетике и эффективности использования пространства. В душевых системах скрытого монтажа за стенами или коллекторах напольного отопления стандартная арматура не может удовлетворить потребность в монтаже заподлицо с стеной или зазоре между поперечными трубами. Обладая специализированными структурами и изысканной отделкой поверхности, Трубопроводная арматура неправильной формы прекрасно решить эти пространственные дилеммы.

Технические индикаторы и сравнение производительности различных приложений

Различные среды применения оценивают Трубопроводная арматура неправильной формы по совершенно другим критериям. В таблице ниже показаны технические параметры и характеристики конструкции для четырех типичных сценариев:

Поддержка многопромыслового контроля жидкости с помощью производственного опыта

В межотраслевых приложениях, где точность и безопасность представляют собой двойную проблему, Нинбо Yunhua Valve Co., Ltd. обеспечивает прочную производственную основу, основанную на более чем десятилетнем опыте работы в отрасли. Являясь инновационным предприятием, занимающимся исследованиями, разработками, производством и обслуживанием газовых и жидкостных клапанов, клапанов подачи воды и аппаратных аксессуаров, Нинбо Yunhua Valve Co., Ltd. остается в авангарде технических инноваций, применяя высокие стандарты производства для изготовления каждой нестандартной детали.

используя 20 000 квадратных метров специализированная производственная база, Нинбо Yunhua Valve Co., Ltd. построила производственный конвейер с замкнутым циклом, который включает в себя полностью автоматизированную прецизионную обработку, автоматическую сборку и этапы многоэтапной проверки. Передовые станки с ЧПУ, расположенные в цехе, позволяют с высокой точностью контролировать геометрические размеры Трубопроводная арматура неправильной формы в разных отраслях. Независимо от того, создаете ли вы сложные нестандартные детали для газовых систем, требующие абсолютной герметичности, или упругие компоненты трубопроводов для гражданских сетей водоснабжения, ее передовое оборудование для автоматизированных испытаний гарантирует, что каждая единица соответствует соответствующим критериям безопасности и инженерным критериям.

Значительный комплексный потенциал, который в настоящее время поддерживается Нинбо Yunhua Valve Co., Ltd. —вывод 2 миллиона комплектов клапанов и 10 миллионов комплектов аппаратных аксессуаров ежегодно — доказывает эффективность и зрелость своих сборочных линий. Это позволяет компании гибко реагировать на разнообразные запросы на высокоточную настройку для Трубопроводная арматура неправильной формы поступающих из секторов топливного газа, водоснабжения, механического оборудования и систем отопления, вентиляции и кондиционирования.

Хотя неправильная геометрия допускает Трубопроводная арматура неправильной формы исключительная пространственная адаптируемость, они создают многочисленные инженерные препятствия для проектирования гидродинамики. Когда жидкость проходит каналы неправильной формы с нестандартными углами, переменным поперечным сечением или разнонаправленными ответвлениями, ее внутренние структуры потока, распределение давления и напряжения, воспринимаемые стенками трубы, становятся гораздо более сложными, чем в стандартных фитингах. Когда система трубопроводов удерживает давление или сталкивается с импульсами давления и гидроударами, вызванными быстрым открытием или закрытием клапанов для жидкости, асимметричные поперечные сечения нерегулярных конструкций вызывают крайне неравномерное распределение внутренних напряжений. Геометрические неоднородности часто создают уровни концентрации напряжений, в несколько раз превышающие те, которые наблюдаются в прямых трубах, что может привести к образованию микротрещин при длительном использовании. Поэтому на этапе инженерного проектирования локальное сопротивление жидкости, перепады давления и усталостная долговечность конструкции должны быть точно рассчитаны посредством численного моделирования и технической оптимизации.

Основные проблемы гидродинамики и инженерные решения

При оптимизации конструкции Трубопроводная арматура неправильной формы инженеры должны систематически решать три основных технических препятствия:

1. Контроль сопротивления жидкости и локализованных перепадов давления

Когда жидкость проходит через неровные колена или резкие сдвиги в поперечном сечении, направление и величина скорости ее потока резко изменяются из-за инерции. Это легко создает сильную турбулентность и вихревые токи внутри полости трубы. Водовороты поглощают кинетическую энергию жидкости, что приводит к повышенным локальным перепадам давления и увеличению энергопотребления оборудования. * Решение: разверните моделирование вычислительной гидродинамики (CFD), чтобы применить обтекаемые переходы радиуса (оптимизация угла R) к внутренним каналам Трубопроводная арматура неправильной формы , избегая перпендикулярных ударов или резких ступенчатых переходов.

2. Управление концентрацией стресса и усталостью

Когда система трубопроводов подвергается повышенному давлению или сталкивается с внезапными скачками давления, асимметричные профили вызывают неравномерную нагрузку. Геометрические неоднородности создают высокие коэффициенты концентрации напряжений на крутых углах, что приводит к риску усталости при циклических нагрузках. * Решение: используйте анализ методом конечных элементов (FEA), чтобы проверить прочность нерегулярных профилей, вводя усиление локализованной толщины в зонах высокого напряжения или корректируя кривизну перехода для рассеивания напряжения.

3. Обеспечение надежности соединения для сложных интерфейсов

Потому что Трубопроводная арматура неправильной формы имеют четкие трехмерные пути, стандартные однотипные соединения иногда не сочетают удобство установки с надежной герметизацией. В зависимости от рабочего давления и качества жидкости инженеры должны тщательно сконфигурировать фланцевые, стыковые, раструбные или резьбовые соединения.

Сравнение параметров характеристик жидкости в различных конструкциях

Чтобы проиллюстрировать влияние оптимизации канала на практические параметры работы Трубопроводная арматура неправильной формы В таблице ниже сравнивается неоптимизированная резкая нестандартная конструкция с обтекаемой нестандартной конструкцией, оптимизированной с помощью CFD/FEA:

Производственная основа строгой инженерной проверки

Перевод сложных моделей гидродинамики в физически надежное оборудование требует исключительных производственных допусков и строгого контроля качества. В этом цикле технического выполнения Нинбо Yunhua Valve Co., Ltd. обеспечивает надежную поддержку сложных нестандартных компонентов благодаря надежной точной производственной установке.

Как инновационное предприятие, специализирующееся на газовых и жидкостных клапанах, клапанах водоснабжения и аппаратных аксессуарах, Нинбо Yunhua Valve Co., Ltd. управляет specialized, fully automated precision processing site encompassing 20 000 квадратных метровs . Столкнувшись со строгими требованиями точности для Трубопроводная арматура неправильной формы Компания использует свои передовые отечественные и международные станки с ЧПУ для точного воспроизведения сложных поверхностей микронного уровня, переменной резьбы и обтекаемых внутренних полостей, полученных на основе моделей FEA и CFD, на физических продуктах.

Кроме того, автоматизированные сборочные линии и мастерские комплексного контроля, созданные Нинбо Yunhua Valve Co., Ltd. проводите строгие испытания давлением воды, газонепроницаемости и импульсной устойчивости для каждой партии нестандартных фитингов. Это гарантирует, что даже при решении сложных задач гидродинамики продукты будут неизменно соответствовать показателям инженерного качества. Годовая производительность 2 миллиона комплектов клапанов и 10 миллионов комплектов Количество аппаратных аксессуаров подчеркивает профессионализм компании и масштабный контроль качества.

Чтобы помочь пользователям лучше понять выбор, установку и долгосрочное обслуживание Трубопроводная арматура неправильной формы В этом разделе представлены подробные технические пояснения и профессиональные ответы на распространенные вопросы и технические проблемы, возникающие при практическом применении.

Вопрос 1. Почему после длительной работы с водой или газом в некоторых фитингах неправильной формы возникают локальные истончения стенок или даже точечные утечки в резких углах?

* Пояснение: Это явление известно в механике жидкости как эрозионно-коррозионный или кавитация . Когда жидкость течет с высокой скоростью через неоптимизированный Трубопроводная арматура неправильной формы Резкие изменения геометрического сечения приводят к прямому удару жидкости о стенку трубы. Если среда содержит микротвердые частицы или если высокие локальные скорости создают пузырьки пара из-за локализованного низкого давления, коллапс этих пузырьков высвобождает микроструи, которые неоднократно ударяют по стенке трубы. Со временем это неравномерное напряжение и эрозия разрушают защитный металлический слой, что в конечном итоге приводит к локальному истончению. * Профилактическое сравнение конструкций:

Вопрос 2: Каковы фундаментальные различия под давлением между пластиковыми (например, ПВДФ) и металлическими (например, латунь/нержавеющая сталь) трубными фитингами неправильной формы?

* Пояснение: Металлы и пластмассы имеют разную кристаллическую структуру, что приводит к различному механическому поведению под нагрузкой в ​​сложных неправильных структурах. Металлы представляют собой жесткие кристаллические структуры, которые демонстрируют линейную зависимость между деформацией и давлением в пределах предела текучести. Напротив, дисплей из инженерного пластика свойства ползучести Это означает, что при постоянном высоком давлении и повышенных температурах пластиковые фитинги неправильной формы могут со временем испытывать необратимую микропластическую деформацию, даже если нагрузка остается ниже предельного порога разрушения. * Параметры сопротивления давлению (для эквивалентной неправильной геометрии):
