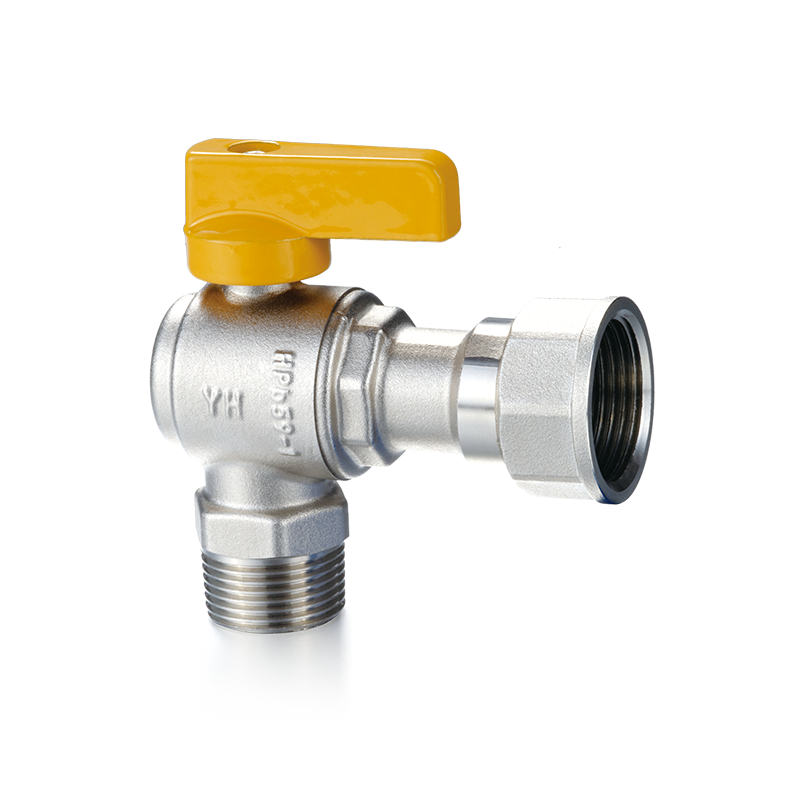

Латунный угловой шаровой кран Производители

Технический обзор

Латунный прямоугольный шаровой кран представляет собой важнейшее достижение в области гидромеханики, специально разработанное для оптимизации пространства и изменения направления в высокопроизводительных архитектурах трубопроводов. В отличие от стандартных линейных клапанов, для которых требуются дополнительные соединения трубопроводов и отдельные колена под углом 90 градусов, Латунный прямоугольный шаровой кран объединяет управление жидкостью и перенаправление в одном компактном корпусе. Эта уникальная конструкция сводит к минимуму потенциальные точки утечек, существенно снижает трудозатраты на установку и уменьшает общую площадь, занимаемую оборудованием или сантехническим агрегатом.

Для промышленных инженеров и специалистов по закупкам эффективность потока жидкости является важнейшим показателем. Компания Ningbo Yunhua Valve Co., Ltd. проводит тщательные гидравлические исследования, чтобы гарантировать, что внутренняя геометрия клапана Латунный прямоугольный шаровой кран смягчает турбулентность, возникающую естественным образом, когда жидкость меняет направление под прямым углом. Поддерживая плавные внутренние переходы сердечника, эта конструкция клапана оптимизирует характеристики потока, снижает перепады давления и стабилизирует производительность системы.

Целостность материала

performance of a Латунный прямоугольный шаровой кран в сложных промышленных условиях во многом зависит от своей металлургии. Выбор сплавов премиум-класса гарантирует, что корпус клапана выдержит высокие механические нагрузки, химическое окисление и обесцинкование. Составы премиум-класса, такие как HPb59-1 и CW617N, широко используются в профессиональном производстве и обеспечивают идеальный баланс между прочностью на разрыв и обрабатываемостью.

Ниже приводится подробное сравнение технических параметров, показывающее химический состав и эксплуатационные характеристики стандартных промышленных латунных сплавов, используемых в производстве. Латунный прямоугольный шаровой кран :

Компания Ningbo Yunhua Valve Co., Ltd. реализует комплексные процессы проверки материалов на своем предприятии площадью 20 000 квадратных метров, гарантируя, что каждая партия необработанных латунных стержней точно соответствует этим спецификациям сплава. Используя передовые испытательные мастерские для проверки поступающего сырья, структурная целостность каждого завершенного изделия Латунный прямоугольный шаровой кран полностью гарантирована.

Динамика основной жидкости

internal mechanical operation of the Латунный прямоугольный шаровой кран зависит от четвертьоборотной прецизионно обработанной сферы, расположенной внутри полости корпуса клапана. Когда оператор поворачивает рычаг или привод на 90 градусов, внутренний порт шара выравнивается непосредственно с ортогональными входным и выходным каналами.

С точки зрения гидродинамики, путь под прямым углом приводит к возникновению центробежных сил в движущейся среде, когда она ударяется о заднюю стенку камеры корпуса клапана перед выходом. Чтобы бороться с этим, внутреннее отверстие сферы необходимо отполировать до зеркального блеска, чтобы минимизировать трение пограничного слоя. В полностью открытом положении высококачественный Латунный прямоугольный шаровой кран создает эффективный путь потока, который сводит к минимуму локальную кавитацию и силы сдвига, характерные для низкосортных альтернативных конструкций.

Системы уплотнения

Чтобы гарантировать долгосрочную эксплуатационную целостность и полную герметичность, конструкция уплотнений Латунный прямоугольный шаровой кран должны быть изготовлены из высокоэластичных эластомерных или фторполимерных материалов. Первичные уплотнения, окружающие внутренний латунный или хромированный шар, подвергаются постоянному трению, локализованному тепловому расширению и переменному давлению в трубопроводе.

Политетрафторэтилен (ПТФЭ) остается эталоном в отрасли благодаря своей исключительной химической инертности и низкому коэффициенту трения. Однако в особых случаях применения с высокими требованиями требуются модифицированные варианты уплотнений для продления срока службы клапана. В таблице ниже представлен сравнительный анализ материалов первичного уплотнения, используемых в конструкциях промышленных прямоугольных клапанов:

Путем выбора правильной пары уплотнений для Латунный прямоугольный шаровой кран , инженеры могут эффективно устранить утечку в линии и преждевременную деградацию седла.

Конфигурации портов

При интеграции Латунный прямоугольный шаровой кран в жидкостный контур, выбор соответствующей конфигурации внутреннего отверстия напрямую влияет на эффективность системы и стабильность давления на выходе. Прямоугольные конструкции в основном делятся на два различных типа портов:

Полнопроходной (Полнопроходной) : В полнопроходной конструкции внутренний диаметр пути потока шара идеально соответствует номинальному диаметру трубы. Когда жидкость проходит через полнопроходной Латунный прямоугольный шаровой кран , ограничение потока сведено к абсолютному минимуму. Это критически важно для вязких жидкостей или для применений, где поддержание максимального объемного расхода является обязательным.

Стандартный порт (уменьшенный диаметр) : Клапан со стандартным отверстием имеет внутреннее проходное отверстие, которое на один размер меньше соединительного трубопровода. Эта конфигурация вводит небольшое ограничение потока жидкости, что может немного повысить скорость потока, вызывая при этом более высокий перепад давления на повороте на 90 градусов. Основным преимуществом конструкций со стандартными портами является их компактный физический размер и более низкая стоимость, что делает их идеальными для систем, в которых незначительное ограничение потока не влияет на эксплуатационные результаты.

Соответствие нормативным требованиям и сертификаты

Глобальные закупки B2B требуют строгого соблюдения международных протоколов управления качеством и экологической безопасности. Для крупносерийных проектов производственные предприятия должны продемонстрировать строгое соблюдение проверенных стандартов качества. Компания Ningbo Yunhua Valve Co., Ltd. гарантирует, что ее автоматизированные цеха точной обработки и автоматизированные сборочные линии работают в соответствии со строгой системой качества, чтобы соответствовать этим строгим ожиданиям.

Ключевые глобальные ориентиры для Латунный прямоугольный шаровой кран включают:

ИСО 9001:2015 : Подтверждает, что проектирование, производство и испытания на заводе поддерживают полную согласованность процессов и системы постоянного совершенствования.

Сертификат CE : Сертифицирует, что клапаны соответствуют строгим требованиям безопасности и конструктивных характеристик, предусмотренным Европейскими директивами по оборудованию, работающему под давлением.

Соответствие RoHS и NSF : Гарантирует, что содержание свинца в латунной матрице строго ограничено или полностью исключено там, где применяются правила безопасности при контакте с питьевой водой или пищевыми продуктами.

Трубопроводы с ограниченным пространством

В современном промышленном дизайне минимизация требований к пространству является жизненно важным компонентом проектирования конструкций. При прокладке сложных систем трубопроводов в компактных корпусах промышленного оборудования традиционные линейные клапаны в сочетании с отдельными трубопроводными фитингами под углом 90 градусов часто оказываются слишком громоздкими. Латунный прямоугольный шаровой кран решает эту проблему, позволяя инженерам делать резкий поворот на 90 градусов непосредственно в точке управления жидкостью. Такая оптимизация компоновки высоко ценится в системах фильтрации масла, промышленном очистительном оборудовании и жидкостных магистралях коммерческого транспорта, где важен каждый миллиметр пространственного зазора.

Системы отопления, вентиляции и кондиционирования и жидкостного нагрева

Коммерческие системы отопления, вентиляции и кондиционирования воздуха (HVAC) подвергают компоненты сантехники постоянным циклам теплового расширения и сжатия. А Латунный прямоугольный шаровой кран часто используется в качестве критического узла изоляции в контурах байпаса котла, коллекторах теплого пола и линиях системы охлаждения. Высокая теплопроводность и термическая стабильность промышленной латуни позволяют клапану сохранять структурную форму при постоянных колебаниях температуры, предотвращая растрескивание или деформацию, связанные с компонентами из синтетических или низкокачественных металлов.

Пневматические и гидравлические линии

В автоматизированных системах заводской сборки пневматические линии среднего давления и контуры распределения гидравлической энергии требуют мгновенного и безопасного прерывания потока. Быстрое четвертьоборотное действие Латунный прямоугольный шаровой кран обеспечивает возможность мгновенного отключения. Компания Ningbo Yunhua Valve Co., Ltd. использует передовой отечественный и международный парк станков с ЧПУ для обеспечения точной посадки, необходимой для высокоскоростных систем сжатого воздуха. Жесткие производственные допуски предотвращают выход молекул воздуха под высоким давлением через соединения штока или резьбы, сокращая дорогостоящие потери сжатого воздуха на крупных промышленных объектах.

Номинальные значения давления и температуры

При выборе конкретной модели Латунный прямоугольный шаровой кран Менеджеры по закупкам B2B должны внимательно проанализировать кривую номинального давления и температуры компонента. Конструктивные ограничения клапана определяются номинальным давлением (PN), которое всегда должно превышать максимально возможное пиковое давление в целевой системе.

standard engineering ratings for high-quality right-angle valves are broken down below:

PN16 (16 бар / около 232 фунтов на квадратный дюйм) : Подходит для легких коммерческих установок, бытовых систем водоснабжения и инженерных сетей низкого давления.

PN25 (25 бар / около 362 фунтов на квадратный дюйм) : Предназначен для тяжелых промышленных условий, градирен HVAC и пневматических линий среднего уровня.

Границы допуска температуры : Типичные конструкции из высококачественной латуни безопасно работают в диапазоне температур от -20 до 120 градусов Цельсия. Превышение этих температурных порогов может привести к ухудшению качества внутренних уплотнительных элементов из ПТФЭ, что приведет к внутреннему просачиванию через поперечное седло.

Типы концов соединения

Чтобы обеспечить плавную интеграцию в глобальную механическую инфраструктуру, Латунный прямоугольный шаровой кран разработан с использованием нескольких стандартизированных совместных интерфейсов:

NPT (Национальный трубный конус) : В основном используется в промышленных сетях Северной Америки с использованием конфигурации конической резьбы, обеспечивающей герметичное уплотнение при обертывании тефлоновой лентой или промышленным резьбовым герметиком.

BSP/ISO 228 (Британский стандарт труб) : Широко распространено на рынках Европы и Азии. Эти резьбы могут быть параллельными (BSPP) или коническими (BSPT), а для удержания жидкости под давлением в параллельных резьбах используется эластомерная шайба или торцевое уплотнение.

Компрессионные фитинги : Идеально подходит для применений, где сварка или нарезание резьбы нецелесообразны. Эти фитинги позволяют закрепить клапан непосредственно на медном, полиэтиленовом или многослойном композитном трубопроводе с помощью простых ручных инструментов.

Тестирование цепочки поставок и контроля качества

Поддержание бесперебойной цепочки поставок безупречных компонентов имеет решающее значение для крупномасштабной строительной и производственной инфраструктуры. Ningbo Yunhua Valve Co., Ltd. обеспечивает исключительную стабильность, поддерживая годовую производственную мощность в 2 миллиона комплектов клапанов и 100% внутреннее тестирование качества.

Перед Латунный прямоугольный шаровой кран покидает испытательный цех, проходит двухэтапный пневмоконтроль. На первом этапе корпус клапана подвергается проверке на герметичность под высоким давлением для устранения любых структурных дефектов литья или ковки. На втором этапе измеряются характеристики уплотнения седла, прижимая структурное давление воздуха к закрытому сердечнику шара, чтобы подтвердить отсутствие утечки пузырьков. Такой уровень контроля качества значительно сводит к минимуму гарантийные претензии со стороны глобальных оптовых дистрибьюторов.

Руководство по затяжке и выравниванию

Правильная физическая установка имеет решающее значение для защиты долгосрочной функциональности устройства. Латунный прямоугольный шаровой кран . При ввинчивании концов трубы в корпус клапана технические специалисты должны использовать точные калиброванные ключи на определенных шестигранных лысках, расположенных рядом с точкой входа резьбы. Приложение силы к противоположному концу клапана или поперек основного соединения центрального узла может деформировать корпус клапана, деформируя внутреннее выравнивание седел из ПТФЭ и вызывая постоянную жесткость во время ручного управления.

Кроме того, перед установкой трубопроводы должны быть правильно закреплены и структурно выровнены. Принуждение Латунный прямоугольный шаровой кран Для перекрытия несовпадающих или изогнутых сегментов трубы возникают высокие изгибающие моменты, которые создают чрезмерную нагрузку на концы соединений клапана, что потенциально может привести к коррозионному растрескиванию под напряжением в течение длительного периода эксплуатации.

Профилактическое обслуживание

Хотя Латунный прямоугольный шаровой кран по своей сути является компонентом, не требующим особого обслуживания, реализация программы планового профилактического обслуживания может удвоить срок его эксплуатации, особенно в системах с жесткой водой или в контурах обработки химикатов. Со временем карбонат кальция, растворенные минералы и частицы ржавчины могут оседать в неактивных полостях, окружающих шар клапана.

Если клапан остается неподвижным в полностью открытом положении в течение нескольких месяцев, эти кристаллические минеральные отложения могут кристаллизоваться на гладкой поверхности сферы. Когда клапан наконец-то сработает, эти твердые отложения могут повредить мягкие седла из ПТФЭ, что навсегда подорвет герметичность клапана. Приведение клапана в полный цикл открытия и закрытия, по крайней мере, один раз в квартал, сметает эти локализованные поверхностные скопления и перераспределяет внутреннюю смазку по уплотняющим поверхностям.

Встроенное устранение неполадок

Если оператор обнаруживает вытекание жидкости или образование влаги вокруг штока рукоятки управления, это часто указывает на то, что внутренние уплотнительные кольца штока осели или подверглись небольшому износу в результате высокочастотных циклов. В хорошо спроектированном Латунный прямоугольный шаровой кран , это можно легко исправить, не снимая весь клапан с активного трубопровода. Технические специалисты просто затягивают внешнюю уплотнительную гайку, расположенную под рычагом рукоятки, на четверть оборота, используя стандартные ручные инструменты. Эта незначительная регулировка повторно прижимает внутреннюю уплотнительную втулку из ПТФЭ к штоку, восстанавливая полное структурное уплотнение.

В чем основное гидравлическое преимущество использования латунного прямоугольного шарового крана по сравнению со стандартным линейным шаровым краном с отдельным коленом под углом 90 градусов?

Ответ : Интегрированный дизайн Латунный прямоугольный шаровой кран исключает полное резьбовое или паяное соединение из жидкостной системы. Это снижает общий коэффициент трения жидкости по сравнению с независимым линейным клапаном, соединенным с резким коленом трубы. Обтекаемый внутренний путь прямоугольного корпуса клапана уменьшает локальные турбулентности, снижает общие перепады давления в системе и обеспечивает гораздо более компактную физическую площадь для установки в условиях ограниченного пространства.

Как состав сплава (например, латунь CW617N или DZR) влияет на срок службы этого клапана в слабоагрессивных коммерческих средах?

Ответ : Стандартная латунь может пострадать от обесцинкования при воздействии агрессивной воды, содержащей высокие уровни хлора или углекислого газа, процесса, при котором цинк выщелачивается из матрицы сплава, оставляя пористую, структурно слабую медную основу, склонную к растеканию. Выбор Латунный прямоугольный шаровой кран Изготовлен из устойчивой к децинкификации латуни (DZR) или сплава CW617N, что гарантирует наличие специфических металлургических ингибиторов. Эти добавки элементов надежно удерживают атомы цинка внутри металлической кристаллической структуры, предотвращая химическое выщелачивание и значительно продлевая срок службы в сетях жесткой воды.

Каковы конкретные характеристики перепада давления, связанные с прямым углом потока?

Ответ : Поскольку текучая среда внутри сердечника клапана должна изменить направление на 90 градусов, падение давления на Латунный прямоугольный шаровой кран немного выше, чем у прямого полнопроходного рядного шарового крана. Однако это значительно ниже, чем совокупное падение давления стандартного линейного клапана в сочетании с обычным коленчатым фитингом с острым поворотом. Внутренний путь потока оптимизирован производителями для минимизации сопротивления жидкости и поддержания стабильной объемной производительности.

Можно ли использовать латунный прямоугольный шаровой клапан для дросселирования или регулирования расхода или он предназначен исключительно для перекрытия?

Ответ : Шаровые краны изначально разработаны для полной изоляции (вкл./выкл.). Используя стандарт Латунный прямоугольный шаровой кран при непрерывном дросселировании, когда клапан остается частично открытым, подвергается воздействию высокоскоростного сдвига жидкости и концентрированного локализованного давления на открытые края внутренних седел из ПТФЭ. Это может быстро разрушить уплотняющие поверхности и вызвать сильную кавитацию, что приведет к утечке вниз по потоку, когда клапан впоследствии полностью закроется.

Какие международные сертификаты должен предоставить завод-производитель для систем питьевой воды, не содержащих свинца?

Ответ : Для водопроводных систем, подающих питьевую питьевую воду, правила закупок обычно требуют сертификации NSF/ANSI 61 или NSF 372, которые подтверждают, что содержание свинца в смачиваемых компонентах находится ниже установленного порога в 0,25%. Такие предприятия, как Ningbo Yunhua Valve Co., Ltd., поддерживают передовые рабочие процессы тестирования материалов, чтобы убедиться, что специализированные латуни, не содержащие свинца или с низким содержанием свинца, соответствуют этим строгим критериям охраны здоровья и окружающей среды.

Как стандартные седла из ПТФЭ ведут себя в условиях непрерывного термоциклирования в коммерческих системах отопления, вентиляции и кондиционирования воздуха?

Ответ : Virgin PTFE обладает исключительным диапазоном рабочих температур, что позволяет ему легко выдерживать колебания жидкости в диапазоне от -20 до 120 градусов Цельсия. Его естественная эластичность позволяет ему слегка деформироваться под давлением теплового расширения и возвращаться к исходному профилю по мере охлаждения системы. Для контуров экстремально высокочастотного термоциклирования использование армированного или углеродонаполненного ПТФЭ обеспечивает еще большую стабильность размеров и предотвращает ползучесть материала при длительной эксплуатации.

В чем разница между противовыбросовым штоком и стандартной конструкцией штока в установках высокого давления?

Ответ : Противовыбросовой шток оснащен встроенным внутренним буртиком, который устанавливается с внутренней стороны корпуса клапана. В условиях высокого давления внутренняя сила жидкости толкает шток вверх к этому защитному выступу, что делает физически невозможным выталкивание штока из корпуса клапана во время работы или при резких скачках напряжения. И наоборот, штоки с нижней внешней сборкой полагаются исключительно на верхнюю стопорную гайку, что создает риск катастрофического отказа, если удерживающие компоненты выйдут из строя под давлением.

Как фабрика проводит 100% проверку на герметичность при оптовых поставках больших объемов?

Ответ : Чтобы управлять массовыми производственными циклами и гарантировать бездефектное качество, автоматизированные предприятия устанавливают специализированные пневматические испытательные станции прямо в конце процесса сборки. Такие компании, как Ningbo Yunhua Valve Co., Ltd., годовая мощность которой составляет 2 миллиона комплектов клапанов, погружают собранные клапаны в воду или используют автоматизированные системы снижения дифференциального давления воздуха. Эти датчики с компьютерным управлением мгновенно фиксируют даже долю потери давления в миллибарах, автоматически изолируя любые дефектные клапаны перед упаковкой и отправкой.

Каковы признаки кавитации внутри 90-градусного гидрораспределителя и как ее можно предотвратить?

Ответ : Кавитация возникает, когда локализованное давление жидкости падает ниже давления пара жидкости, создавая крошечные пузырьки пара, которые резко разрушаются при попадании в области более высокого давления. Это обрушение порождает крошечные ударные волны, которые звучат так, будто гравий мчится по трубопроводу. Со временем кавитация может вызвать серьезные язвы на латунном шаре и внутренних стенках. Этого можно избежать, избегая чрезмерных скоростей потока, обеспечивая достаточное давление на входе и выбирая полнопроходной Латунный прямоугольный шаровой кран для предотвращения резких перепадов внутреннего давления.

Какой тип соединения (NPT или резьба ISO 228) обеспечивает лучшую структурную стабильность тяжелого промышленного пневматического оборудования?

Ответ : Оба типа резьбы при правильной обработке обеспечивают превосходную механическую прочность. Резьба NPT имеет конический профиль, который скрепляет сопрягаемые резьбы вместе, образуя высокожесткое структурное уплотнение по всей длине соединения, которое помогает противостоять механическим вибрациям, характерным для тяжелого промышленного оборудования. Резьба ISO 228 параллельна и опирается на плоскую уплотнительную поверхность или шайбу в основании резьбового соединения, что способствует более быстрой сборке и разборке во время технического обслуживания машины, сохраняя при этом постоянную целостность соединения.
