Латунный запираемый шаровой кран Производители

В системах управления промышленными жидкостями и коммерческих водопроводных системах обеспечение того, чтобы клапан оставался в заданном положении — полностью открытом или полностью закрытом, — имеет решающее значение для соблюдения требований безопасности и предотвращения несчастных случаев. Хотя стандартные латунные шаровые краны обеспечивают надежную запорную функцию, их свободно вращающиеся рукоятки управления создают риск несанкционированного управления или случайного перемещения из-за вибрации. Запираемый латунный шаровой кран включает в себя встроенную функцию физической блокировки, поднимающую эксплуатационный контроль на новый уровень безопасности.

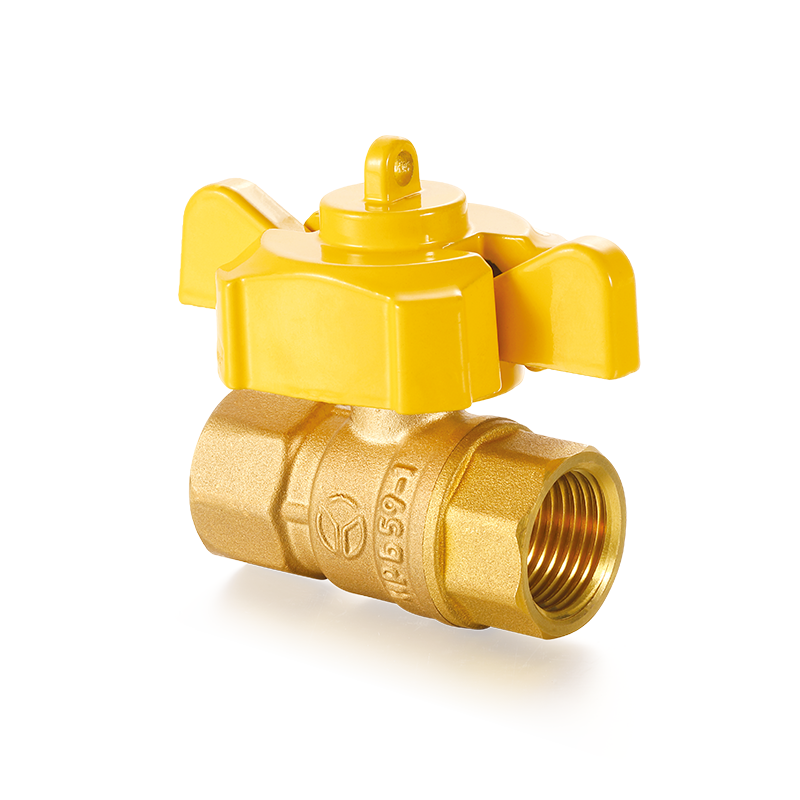

Отличительной особенностью этого клапана является его модифицированная конструкция ручки и штока. В отличие от стандартной свободно вращающейся ручки, запираемый латунный шаровой кран оснащен засовом или язычком навесного замка в основание ручки или в саму ручку. Эта засов имеет одно или несколько запирающих отверстий. Когда клапан точно установлен в полностью «закрытом» (рукоятка перпендикулярна трубе, 0°) или полностью «открытом» (рукоятка параллельна трубе, 90°) положении, стопорное отверстие на ручке идеально совмещается с соответствующим отверстием на корпусе клапана. Оператор может вставить стандартный навесной замок в эти два совмещенных отверстия и заблокировать его, физически предотвращая перемещение ручки. Эта конструкция известна как возможность «блокировки/маркировки» (LOTO) и является ключевым компонентом международно признанных процедур энергетической изоляции.

С точки зрения материаловедения корпус клапана обычно изготавливается из высококачественной кованой латуни, обычно таких марок, как CW617N или CW614N. Эти материалы известны своей превосходной коррозионной стойкостью, хорошей обрабатываемостью и достаточной механической прочностью. Для дальнейшего повышения долговечности и эстетики поверхность корпуса клапана часто подвергается обработке. никелированный . Это покрытие из никель-фосфорного сплава эффективно предотвращает окисление или обесцвечивание латуни (широко известное как «потускнение») во влажной или агрессивной среде.

Кроме того, противовыбросовая конструкция штока является еще одним важным элементом безопасности современных запираемых шаровых кранов. Такая конструкция гарантирует, что даже при высоком давлении жидкости или газа шток не может быть выдавлен из корпуса клапана во время работы, что предотвращает потенциальную утечку или даже катастрофический выброс штока. В уплотнении штока обычно используется регулируемое сальниковое уплотнение из ПТФЭ (политетрафторэтилена). Этот материал обладает чрезвычайно низким коэффициентом трения и превосходной химической инертностью, обеспечивая плавный рабочий крутящий момент и обеспечивающие долгосрочные и стабильные характеристики уплотнения.

Для наглядной иллюстрации технических характеристик различных типов запираемых латунных шаровых кранов ниже представлена сравнительная таблица:

Данные собраны на основе отраслевых стандартов.

Стоит отметить, что Нинбо Yunhua Valve Co., Ltd. накопил глубокий технический опыт в области производства клапанов. Будучи компанией, специализирующейся на безопасности и инновациях трубопроводных систем, Yunhua Valve полностью понимает решающую важность запираемых конструкций для защиты безопасности оператора и целостности оборудования. В процессе исследований и разработок наша техническая команда уделяла приоритетное внимание оптимизации точности позиционирования и долгосрочной эксплуатационной надежности запирающего механизма, гарантируя, что отверстия на ручке и корпусе остаются точно совмещенными после многократных циклов запирания/разблокировки, тем самым обеспечивая прочную основу для процедур безопасности LOTO.

Запираемые латунные шаровые краны не являются необходимыми в каждой трубопроводной системе. Однако они являются обязательными защитными устройствами в средах, где неправильная работа клапана может привести к серьезным травмам, значительному материальному ущербу или нарушениям правил техники безопасности на рабочем месте. Основная цель их применения — физическое обеспечение энергетической изоляции и устранение риска человеческой ошибки.

Процедура блокировки/маркировки (LOTO) является наиболее фундаментальным и важным сценарием применения в области промышленной безопасности. На производственных предприятиях, химических заводах, фармацевтических предприятиях и объектах производства энергии оборудование должно быть изолировано от всех потенциально опасных источников энергии (включая сжатый воздух, жидкости под высоким давлением, электричество, химическую энергию и т. д.) перед техническим обслуживанием, ремонтом или очисткой. Запираемый латунный шаровой кран служит критической «точкой энергетической изоляции». В соответствии со стандартами, такими как OSHA 1910.147 (США), обслуживающий персонал должен прикрепить свой личный предохранительный замок и бирку к устройству изоляции энергии (этому клапану), чтобы предотвратить случайное повторное подачу питания на оборудование во время работы. Причина, по которой латунные запираемые шаровые краны предпочитаются в этих целях, заключается в том, что они обеспечивают надежные механические характеристики в сочетании с превосходной коррозионной стойкостью и способны работать со сложными жидкостями, встречающимися на заводах, такими как гидравлические масла, охлаждающие жидкости и различные технологические газы.

В сфере общественные объекты и коммерческие здания Не менее незаменимую роль играют запираемые латунные шаровые краны. Рассмотрим отель с сотнями номеров, густонаселенную школу, больницу или большой жилой комплекс. Если бы трубы природного газа, противопожарные водопроводы или магистральные стояки водоснабжения в этих зданиях могли свободно эксплуатироваться неуполномоченным персоналом, последствия были бы ужасающими. Обслуживающий персонал может использовать запираемые шаровые краны для полного перекрытия и блокировки подачи воды или газа в изолированную секцию во время аварийного ремонта или планового технического обслуживания, при этом ключ должен храниться у назначенного лица. Этот метод не только эффективно предотвращает вандализм или злонамеренное вмешательство но также позволяет избежать утечек или перебоев в обслуживании, вызванных любопытными детьми или другими неавторизованными лицами, случайно манипулирующими клапанами, что значительно повышает безопасность и эффективность управления общественными объектами.

agricultural irrigation and marine engineering sectors are also significant application areas for these valves. On large farms, irrigation systems are widely distributed and often located in unattended fields. Incidents of unauthorized water theft or malicious valve closure are common. Lockable brass ball valves installed at key nodes effectively solve this problem. Farmers can set the valve status according to their irrigation plan, lock it, and ensure the system operates correctly. In marine engineering or coastal facilities, equipment is constantly exposed to harsh environments with high salt spray and high humidity, demanding extremely high material corrosion resistance. In response, advanced manufacturers produce ball valves using устойчивая к обесцинкованию (DZR) латунь . Этот специальный латунный сплав оптимизирует состав, эффективно подавляя избирательную коррозию и выщелачивание цинка (обесцинкование), которые могут возникнуть в воде определенного качества (особенно с высоким содержанием хлорид-ионов). Это предотвращает утечку или даже взрыв, вызванный внутренним структурным разрушением корпуса клапана, обеспечивая долгосрочную надежную эксплуатацию на судах, опреснительных установках или прибрежных химических парках.

Нинбо Yunhua Valve Co., Ltd. глубоко понимает дифференцированные потребности в предохранительных клапанах в различных отраслях промышленности. Наша серия латунных шаровых кранов с запиранием не только разработана и протестирована строго в соответствии со стандартами безопасности LOTO, но также предлагает различные варианты материалов для суровых условий работы, включая стандартную латунь CW617N и более требовательную латунь DZR. Наша продукция успешно использовалась в проектах трубопроводов для нескольких крупных промышленных парков и коммерческих комплексов в Китае, заслужив доверие клиентов благодаря стабильной и надежной работе.

Для полной реализации расчетного срока службы и безопасности высококачественного латунного запираемого шарового крана необходимы правильные процедуры установки и периодические проверки технического обслуживания. Даже самый лучший клапан может ухудшить производительность и безопасность, если он установлен неправильно или не требует необходимого обслуживания.

Ключевые моменты для определения размеров и установки :
Перед установкой необходимо убедиться, что номинальное давление и температура клапана соответствуют реальным условиям эксплуатации трубопроводной системы. Проверьте маркировку на корпусе клапана, включая номинальный диаметр отверстия, номинальное давление (например, PN40) и обозначение материала. Обратите внимание на стрелку направления потока на корпусе (особенно важно для однонаправленных уплотнительных конструкций). Хотя большинство шаровых кранов являются двунаправленными, следование рекомендованному производителем направлению потока всегда является более надежным методом. Для латунных шаровых кранов с резьбой, использование двух гаечных ключей имеет решающее значение, чтобы не повредить клапан. . В частности, используйте один гаечный ключ, чтобы удерживать корпус клапана устойчиво, а другой ключ — для затяжки соединения фитинга трубы. Это предотвращает передачу крутящего момента непосредственно на соединение корпуса с крышкой, что позволяет избежать деформации корпуса, утечек или даже растрескивания, вызванных неравномерным напряжением. Нанесите необходимое количество тефлоновой ленты или резьбового герметика на внешнюю трубную резьбу, но следите за тем, чтобы ни один из этих уплотнительных материалов не попал в отверстие трубы или в канал потока клапана. Остатки уплотнительной ленты могут застрять в седлах клапанов из ПТФЭ, повредив уплотнительную поверхность и приведя к тому, что клапан не сможет полностью закрыться при закрытии. После установки, перед полным вводом клапана в эксплуатацию, выполните испытание под давлением, чтобы убедиться в отсутствии утечек в точках соединения.

Практика обслуживания и устранения неполадок :
Запираемые латунные шаровые краны для чистой рабочей среды (например, водопроводной воды, чистого сжатого воздуха, природного газа) практически не требуют технического обслуживания. Однако после длительного использования могут возникнуть некоторые распространенные проблемы. Например, если ручка становится необычно тугой или застревает, это обычно не просто проблема «недостатка смазки». Это может быть из-за набухание ПТФЭ Материал седла или частицы мусора попадают между шаром и седлом. В этот момент никогда не используйте крючок (например, отрезок трубы) для принудительного поворота ручки. . Такая практика может не только повредить запорный механизм, но и деформировать шток или разорвать седло из ПТФЭ. Правильная процедура – ​​сбросить давление в системе, а затем разобрать клапан для проверки и очистки. Для очистки металлических деталей можно использовать растворители, такие как бензин, но для неметаллических компонентов, таких как седла и уплотнительные кольца из ПТФЭ, используйте очищенную воду или спирт и избегайте длительного замачивания. Если после очистки клапан продолжает работать с трудом, его необходимо заменить.

Для клапанов, используемых в критических программах безопасности LOTO, необходимо установить настоятельно рекомендуется регулярный график функциональных испытаний . Например, выполняйте проверку герметичности седла ежеквартально или раз в полгода. Конкретные действия таковы: убедиться, что в трубопроводе ниже по потоку нет давления и нет требования к давлению, полностью закрыть клапан и заблокировать его личным замком, затем открыть выпускной клапан ниже по потоку или наблюдать за показаниями подключенного манометра. Если вы видите непрерывный поток жидкости или показания манометра медленно растут, уплотнение седла неисправно, и клапан необходимо немедленно заменить, чтобы восстановить его функцию надежной точки изоляции.

Нинбо Yunhua Valve Co., Ltd. стремится не только поставлять высококачественные запираемые латунные шаровые краны, но и предлагать нашим клиентам полную техническую поддержку в течение всего жизненного цикла. Наша продукция выкована из высококачественной латуни CW617N, а седла изготовлены из чистого ПТФЭ или ПТФЭ, армированного стекловолокном, что обеспечивает низкий крутящий момент и отличные характеристики уплотнения при длительном использовании. Во время производства мы строго внедряем систему управления качеством ISO9001. Каждый клапан проходит 100% проверку герметичности перед отправкой с завода, что гарантирует надежность и безопасность поставляемой клиентам продукции. В то же время наша техническая команда может предоставить профессиональные рекомендации по выбору и рекомендации по установке/техническому обслуживанию с учетом ваших конкретных условий эксплуатации, помогая вам максимально увеличить срок службы клапана и минимизировать долгосрочные эксплуатационные расходы.

Часто задаваемые вопросы (FAQ)

В1: В чем основная разница между запираемым латунным шаровым краном и стандартным латунным шаровым краном?
А: core difference lies in the handle design. The handle and/or body of a lockable ball valve integrates a hasp with holes, allowing the operator to use a standard padlock to physically lock the valve in the fully open or fully closed position to prevent unauthorized or accidental operation. A standard ball valve lacks this feature.

Вопрос 2. Как я могу гарантировать, что приобретаемый мной клапан соответствует стандартам промышленной безопасности?
А: Убедитесь, что производитель предоставляет четкие параметры производительности, включая максимальное рабочее давление, применимый диапазон температур и сертификаты на материалы. Для клапанов, используемых в процедурах LOTO, убедитесь, что механизм блокировки надежен, а ручка и запирающие отверстия точно совпадают в открытом и закрытом положениях. Нинбо Yunhua Valve Co., Ltd. производит продукцию в соответствии с международными стандартами и предоставляет подробные технические паспорта, отвечающие требованиям строгих проверок безопасности.

В3: Подходит ли этот тип клапана для газопроводов?
А: Да, правильно сертифицированные латунные запираемые шаровые краны отлично подходят для трубопроводов природного газа или сжиженного нефтяного газа. Латунь обеспечивает отличную коррозионную стойкость к газу, а функция блокировки предотвращает случайное или злонамеренное срабатывание. Убедитесь, что выбранный вами клапан четко обозначен для работы с газом и что его номинальное давление соответствует требованиям газовой системы.

Вопрос 4: Ручка клапана стала очень жесткой в ​​работе. Могу ли я добавить смазку или использовать более длинную ручку?
А: Это настоятельно НЕ рекомендуется. Жесткость обычно возникает из-за износа, разбухания внутреннего седла из ПТФЭ или попадания мусора. Добавление смазки может не решить проблему и привести к загрязнению носителя. Использование обманного стержня (например, стальной трубы) может легко повредить шток, запорный механизм или седла, что приведет к поломке клапана или утечке. Правильный подход — сбросить давление в системе, а затем разобрать клапан для проверки/очистки или полностью заменить его.

Вопрос 5: Предоставляет ли компания Нинбо Yunhua Valve Co., Ltd. гарантию и техническую поддержку своей продукции?
А: Да. Как профессиональный производитель клапанов, Нинбо Yunhua Valve Co., Ltd. предоставляет гарантию качества на всю поставляемую продукцию. Мы не только поставляем стандартизированные клапаны, но и располагаем профессиональной технической командой, способной предложить комплексные услуги поддержки, включая консультации по выбору, руководство по установке и анализ неисправностей, гарантируя безопасную и эффективную работу вашей системы управления жидкостью.
